نحوه اجرای سنجاقی در ستون

میلگرد سنجاقی بخش اصلی ستون های بتنی و دیوارهای برشی است. نحوه بستن آن طبق آیین نامه های بین المللی به قرار زیر خواهد بود.

مرحله اول، تعیین تعداد میلگردهای مورد نیاز:
تعداد آرماتورهای سنجاقی به طول ستون بتنی، تعداد میلگردهای طولی و فاصله آنها از هم بستگی دارد و برای اینکه بگوییم به چند عدد میلگرد سنجاقی نیاز هست، می بایست طول ستون و تعداد خاموت های آن را بدانیم.

به طور مثال اگر طول میلگردهای طولی ستون دو متر باشد، به ازای هر پانزده سانتیمتر به یک خاموت نیاز است.

هر خاموت نیز یک آرماتور سنجاقی دارد که زاویه نود آن به صورت یک در میان در امتداد برش ستون قرار می گیرد.

البته اگر تعداد میلگردهای طولی که در کنار هم قرار گرفته اند بیشتر باشد به تعداد بیشتری سنجاقی نیاز خواهد بود.

ولی به طور کل تعداد میلگردهای سنجاقی و چگونگی قرارگیری آنها در آرماتوربندی بستگی به نظر مهندس دارد.

لازم به ذکر است که خاموت یک آرماتور عرضی چهارگوش است که دورتادور ستون را می گیرد.

البته خاموت نیز بسته به نوع استفاده به صورت لوزی، مستطیل و یا مربعی ساخته می شود که نوع لوزی آن برخلاف نوع مربعی که دورتادور ستون است، چهار میلگرد را در داخل ستون در بر می گیرد.

مرحله دوم، اجرای میلگردهای سنجاقی:
در این مرحله آرماتورهای سنجاقی استاندارد را که هر دو خم آنها نود درجه است، در محل مورد نظر قرار می دهند.

هر قلاب دوخت دو میلگرد روبروی هم را در بر می گیرد؛ به شرطی که فاصله میلگردها بیشتر از 20 سانتیمتر نباشد.

سپس نوبت به سنجاقی های یک طرف نود درجه می رسد. این آرماتورها را به صورت یک در میان با آرماتورهای استاندارد اجرا می کنند. خم نود درجه آرماتور باید به سمت برش دال بتنی ستون باشد.

آرماتورهای قلاب دوخت را به واسطه سیم مفتول به میلگردهای طولی محکم می کنند.

کاربرد میلگرد سنجاقی:
میلگرد سنجاقی با وجود کوچک بودن اما از اهمیت ویژه ای برخوردار است و کاربردهای متعددی به خصوص در صنعت ساختمان سازی دارد.

یکی از کاربردهای آن در ساخت ستون های بتنی است.

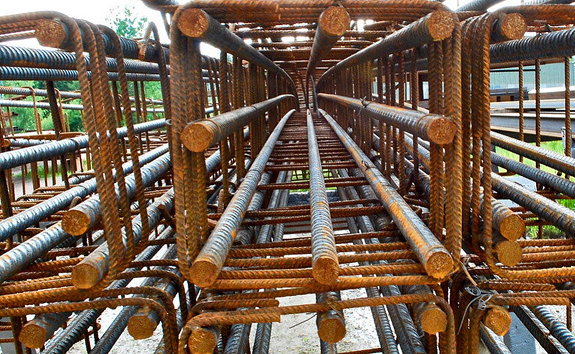

برای ساخت ستون بتنی ابتدا ستون را با میلگرد آرماتوربندی اجرا و بعد روی آرماتور را بتن ریزی می کنند. به این روش ستون های بتنی بسیار مستحکم و مقاوم می شوند.

میلگرد سنجاقی در این نوع ستون ها حکم نگهدارنده میلگردهای طولی را دارد که براثر فشارهای لرزه ای از هم جدا نشده و ستون از هم نپاشد.

یکی دیگر از کاربردهای قلاب دوخت در دیوارهای برشی است.

این دیوارها نیز بتنی هستند و به دلیل اینکه تحت فشار برشی ساختمان قرار می گیرند باید میلگردهای طولی آنها استحکام لازم را داشته باشند.

به همین جهت از قلاب سنجاقی برای ثابت نگهداشتن میلگردها استفاده می شود.

آرماتور سنجاقی در اسکلت فلزی و فونداسیون سازه ها نیز نقش دارد و به طور کلی برای ساخت هر سازه ای که در آن آرماتور نقش زیرساز را ایفا کند، قلاب دوخت نیز در آنجا مورد استفاده قرار خواهد گرفت.

ساختمان های بتنی چند طبقه ای، صنایع مختلف مثل کشاورزی که برای ساخت سازه های مربوط از میلگرد سنجاقی استفاده می شود، پل و سدسازی و غیره نمونه ای از موارد استفاده قلاب دوخت هستند.
