بررسی دقیق اصول نورد در صنعت فولاد

شهرت فولاد به دلیل قابلیت دستیابی به دامنه گسترده ریز ساختار و خواص مکانیکی با کنترل شرایط مختلف نورد و عملیات حرارتی در این آلیاژ مهندسی است.

خواص محصولات نورد شده فولادی از جمله میلگرد و تیرآهن به ترکیب شیمیایی، تاریخچه تغییر شکل در خطوط نورد و عملیات حرارتی پس از سرد کردن آن بستگی دارد.

به علت تعداد بسیار زیاد پارامترهای درگیر در یک فرایند نورد داغ، اغلب برای طراحی یک محصول برای مثال میلگرد با تلرانس و خواص مورد نظر به میزان قابل توجهی تولید آزمایشی نیاز است.

رویکرد سعی و خطا نه تنها به هزینه های تولید می افزاید بلکه زمان تولید یک محصول را نیز افزایش می دهد.

به این ترتیب طراحی باید به گونه ای باشد که بتوان خواص مورد نظر را بدون انجام تولید آزمایشی، بلافاصله در تولید نهایی محصول به دست آورد.

از این رو امروزه به دلیل رقابت تنگاتنگ بین تولیدکنندگان فولاد نیاز به طراحی فرایند نورد گرم به طرز چشمگیری نمایان شده است.

پیش بینی دقیق ابعاد و خواص میلگرد و سایر محصولات فولادی نورد داغ شده، به مدل سازی رفتار ترمومکانیکی فولاد حین نورد، تکامل ریزساختار در مراحل تغییر شکل و تغییر حالت فازی حین سرد کردن کنترل شده پس از نورد نیاز دارد.

معرفی فرایند نورد:
اولین مرحله از فرایند نورد میلگرد و سایر مقاطع فراهم کردن شمش های اولیه است.

با استفاده از روش ریخته گری پیوسته، شمش های مورد نیاز با سرعت و کیفیت مناسب و با خواص متالورژیکی یکنواخت تولید می شوند.

یکنواختی و بی عیب بودن شمش ها سبب کاهش ضایعات و بهره اقتصادی بیشتر می شود.

انواع محصولات ریخته گری پیوسته به عنوان خوراک صنایع نورد بر اساس شکل هندسی خود معمولا به سه دسته شمش، شمشال و تختال تقسیم بندی می شوند.

شمش و شمشال هر دو مقطعی مربعی دارند و تفاوت اساسی آن ها در ابعاد آن هاست.این در حالی است که تختال به شکل مستطیل است.

مرحله بعدی پیش گرم کردن شمش هاست. این عمل در کوره های پیش گرم انجام می شود.

در این کوره ها خوراک فرایند نورد تا دمایی بالاتر از دمای بازیابی و تبلور مجدد حرارت داده می شود تا به این وسیله انرژی مورد نیاز برای نورد کاهش یابد و شکل پذیری فلز را افزایش دهند.

دمای کوره های پیشگرم برای محصولات فولادی از قبیل انواع میلگرد معمولا بین 1250-1000 درجه سانتی گراد است.

برای صرفه جویی در انرژی می بایست در کوتاهترین زمان ممکن شمش های حاصل از ریخته گری پیوسته به کوره های پیش گرم منتقل شوند.

مساله مهم در این مرحله زمان بهینه نگهداری شمش در این کوره هاست.

اگر زمان کافی به قطعه داده نشود، گرادیان حرارتی در تختال به وجود می آید به طوری که دمای سطح و مغز یکسان نخواهد بود.

در چنین حالتی به واسطه تابعیت شدید تنش سیلان از درجه حرارت، تغییر شکل اعمالی یکنواخت نخواهد بود. از طرف دیگر زمان بیش از حد نگهداری در کوره پیش گرم، باعث افزایش لایه اکسیدی و اتلاف بیشتر ماده می شود.

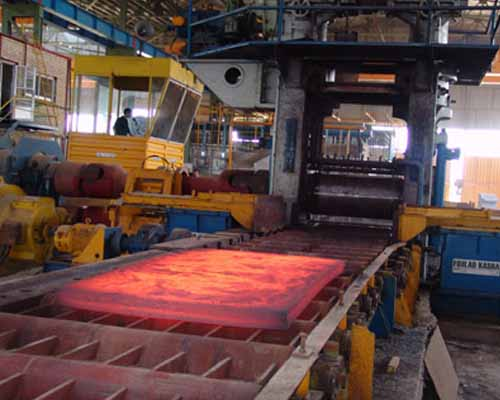

پس از پیشگرم، شمش وارد قفسه های نورد می شود. این قفسه ها از چندین غلتک پشت سر هم تشکیل شده است.

فرایند تغییر شکل و کاهش ارتفاع محصول خام در این مرحله انجام می شود. تعداد این غلتک ها 7-6 غلتک برای نورد ورق تا 20-18 غلتک برای مقاطعی مانند میلگرد متفاوت است.

نورد انواع محصولات فولادی:
محصولات این مرحله که محصولات نهایی محسوب می شوند به چهار دسته تقسیم بندی می گردد.

نورد انواع ورق:
ورق های فولادی تقریبا 8 درصد کل محصولات فولادی جهان را تشکیل می دهد که بیانگر سهم بسیار عمده آن ها در صنعت نورد می باشد.

در فرایند نورد ورق سطح غلتک ها اساسا استوانه هایی صاف می باشد. شمش های ریخته شده در خلال چند مرحله نورد سنگین گرم به تختال هایی که ضخامتشان خیلی کمتر از پهنایشان است تبدیل می شوند.

پهنای تختال ها در خلال مراحل بعدی نورد، یعنی نورد گرم پایانی تغییر نخواهد کرد.

هدف نورد گرم پایانی کاهش در ضخامت و طبیعتا افزایش طول ورق خواهد بود. نهایتا محصول وارد سیستم خنک کننده نهایی و دستگاه کلاف پیچ می شود.

محصول نهایی به صورت ورق، ورقه و ورق کلاف شده عرضه می شود.

نورد مقاطع مربوط به ریل و اتصالات آنها:
در خطوط نورد ریل، فرایند نورد معمولا از شمش شروع می شود. برای تولید مقاطع ریل دو روش مسطح و یا قطری وجود دارد.

تفاوت مهم این دو روش در نحوه شکل دهی به ماده ورودی است.

در روش مسطح ابتدا ماده ورودی به ابعاد کوچک تر نورد شده و سپس با مجموعه فرایندهایی از فشار و پخش متوالی آن شکل نهایی در فولاد ایجاد می شود.

در روش قطری شکل دهی به فلز از اولین ایستگاه آغاز می شود و فرمهای اساسی شکل مقطع مورد نظر در جسم ایجاد شده و سپس در مراحلی تماما فشاری شکل نهایی در فولاد ایجاد می شود.

نورد انواع لوله ها:
روش ها و وسایل بسیار متنوعی در تولید لوله ها به کار می رود اما در یک بررسی اجمالی می توان این دسته از محصولات نورد گرم را به دو گروه دسته بندی کرد:

لوله های درز جوش و لوله های بدون درز. نوع اول را می توان به کمک گرم کردن و شکل دادن به ورق فولادی تولید نمود.

در این روش برای اتصال دو لبه ورق از جوش استفاده می شود. در روش دوم شمش ورودی را ابتدا گرم کرده و سپس با کمک یکی از روش های اکستروژن، پانچ و یا سوراخکاری لوله های بدون درز تولید می شود.

سوراخکاری معمول ترین راه تولید لوله های بدون درز است که در آن از روش مانیسمان استفاده می شود.

نورد مقاطع سبک ساختمانی:
این دسته از محصولات در مقایسه با طول خود دارای سطح مقطع کوکی هستند. شکل هندسی سطح مقطع آنها بسیار متنوع است.

برخی از این مقاطع عبارتند از: میلگرد، ناودانی و نبشی.

برخلاف نورد ورق که سطح غلتک ها صاف هستند در نورد مقاطع سطح غلتک دارای شیارهایی می باشد.

شکل مورد نظر با کمک مجموعه شیارهای تعبیه شده بر روی غلتک در فلز خام ورودی ایجاد می شود.

یک زوج شیار که در دو غلتک همکار تعبیه شده است و مشترکا تغییر شکل مورد نظر را در فلز ورودی ایجاد می کنند یک کالیبر نامیده می شود.
