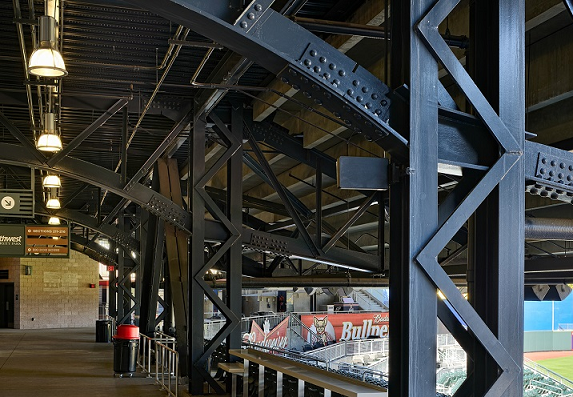

اعضای مورد استفاده در ساخت سازه های فلزی

محصولات فولادی کاربرد وسیعی در صنعت ساختمان دارند، به همین دلیل به شکل های متنوعی تولید می شوند.

تا در هر قسمتی از سازه با مناسب ترین شکل موجود مورد استفاده قرار گرفته و از حداکثر ظرفیت باربری آن ها استفاده شود.

طول معمول پروفیل های ساختمانی 6، 12 تا 14 متر می باشد که در کشورهای مختلف، با استانداردهای متفاوتی تولید می شوند.

استاندارد اروپایی از جمله معروفترین آن ها می باشد که در بسیاری از کشورها از جمله ایران رعایت می شود. محصولات فولادی استاندارد اروپایی به شرح زیر می باشند:

نیم رخ تیپ I:
این تیپ از مهم ترین نیم رخ های مصرفی در ساختمان های فلزی می باشد. این نیم رخ ها در تیپ های INP، IPE، IPB به تولید می رسند.

نیم رخ ناودانی:
این نیم رخ تا ارتفاع 40 سانتی متر نورد می شود و در ساخت ستون های مرکب، تیرهای مشبک، خرپا و بادبند به کار می رود.

عیب این مقطع این است که دارای یک محور متقارن بوده و به صورت تک، مقاومت خمشی زیادی ندارد و بنابراین بهتر است به عنوان یک عضو خمشی تیر به صورت دوبل مورد استفاده قرار گیرد.

نیم رخ نبشی L:
این نوع از مقطع یکی از مهم ترین نیم رخ های ساختمان بوده و بیشترین کاربرد آن به صورت تک یا دوبل در ساخت مقاطع مرکب می باشد. نبشی درطول های 6، 12، 15 متری تولید می شود.

علائم اختصاری نبشی در نقشه های فنی به صورت L می باشد و دوعدد اول بعد از آن پهنای بال ها و عدد سوم ضخامت آن را نشان می دهد.

نیم رخ سپری:
این نیم رخ ها با شکل مقطع با دو اندازه متفاوت قاعده وارتفاع تولید می شود.

سپری هایی که قاعده شان دو برابر ارتفاع مقطع آن هاست در ابعاد 60×30 میلی متر تا 120×60 میلی مترتولید می شوند.

سپری هایی که قاعده و ارتفاع یکسان دارند در ابعاد 20×20 میلی مترتا 140×140 میلی متر تولید می شوند.

عیب عمده ی نیم رخ سپری مقاومت خمشی کم و سطوح مایل بال هاست که اتصالات آن را مشکل می کند.

این نیم رخ بیشتر در ساخت خرپا به صورت تک یا دوبل در پنجره، سقف شیروانی و اسکلت سقف کاذب استفاده می شود.

علامت اختصاری آن به صورت یا می باشد و اعداد بعد از علامت فوق به ترتیب پهنای قاعده و ارتفاع آن را نشان می هد.

نیم رخ z:
این نوع مقطع در کارهای ساختمانی برای زیرسازی سقف های شیب دار به کار می رود و در کشتی سازی نیز استفاده می شود. در نقشه های فنی با Z نشان داده می شود و عدد بعد از آن ارتفاع Z را نشان می دهد.

ورق و تسمه:
ورق های فولادی تا عرض 3 متر در ضخامت های مختلف تولید می شوند و در ساخت تیرهای مرکب و مشبک به عنوان یک عضو اصلی یا به صورت ورق اتصال کاربرد وسیعی دارند.

به دلیل عامل خوردگی و زنگ زدگی، حداقل ضخامت ورق هایی که در کارهای ساختمانی مورد استفاده قرار می گیرد 5 تا 6 میلی متر در نظر گرفته می شود.

به ورق هایی که عرض آن ها کمتر از 160 میلی متر باشد تسمه گویند. معمولاً ورق ها و تسمه ها در طول 12 متر و ورق های عریض تا طول 15 مترتولید می شوند.

ورق و تسمه در نقشه های فنی با علامت اختصاری PL L×w ×t نشان داده می شوند که اعداد بعد از PL به ترتیب بیان گر طول، عرض و ضخامت آن می باشند.

میلگرد و مقاطع چهار گوش و شش ضلعی ها:
میلگردها انواع مختلفی دارند. این سازه فلزی از قطر 5 تا 220 میلی متر، نیم رخ های چهار گوش از مقطع 6×6 تا 150×150 میلی متر و مقاطع شش ضلعی با بعد s از 13 تا 103 میلی متر ساخته می شوند.
