نوعی از میلگرد که برای ساخت پل ها و سقف ها مورد استفاده قرار می گیرد میلگرد زیگزاگ است همچنین طرز ساخت آن با بقیه میلگرد ها متفاوت است.
میلگرد نقش بسیار مهمی در ساختمان سازی و به خصوص ساخت اسکلت فلزی دارد. میلگرد بسته به نوع کاربردش سایزها و اشکال متنوعی دارد.
به عنوان مثال میلگرد حرارتی که مقاوم به حرارت است برای جلوگیری از ترک خوردن بتن استفاده می شود، یا اینکه میلگرد اصلی برای ساخت انواع فونداسیون فلزی و مسلح کردن بتن به کار می رود.
میلگرد زیگزاگ یکی از انواع مقاطع فلزی است که در ساخت و ساز کاربرد زیادی دارد، و برای ساخت خرپا استفاده می شود.
میلگرد زیگزاگ از اتصال میلگرد های آجدار A3 و میلگردهای ساده شکل می گیرد که به اصطلاح خرپا در ساختمان سازی معروف است.
خرپا سازه ای چند عضوی است که تمامی بخش های آن به یکدیگر پین شده اند.
انجام می گیرد. در صنعت ساختمان سازی به این نوع میلگرد، میلگرد عرضی نیز می گویند.
محصولات فولادی را می توان به دو دسته ی کلی تقسیم کرد؛
خام:
به عنوان مثال محصولات خام مثل تیرآهن که در محل ساختمان سازی ممکن است فقط به برش و جوش نیاز داشته باشند و همانجا هم اجرا می شوند.
پیش ساخته:
همچنین محصولاتی هستند که به دلیل پیچیدگی در ساخت لازم است در کارگاه ها با دقت زیاد ساخته شوند و سپس به محل ساخت و ساز منتقل شوند.
برای مثال می توان میلگرد زیگراگ را نام برد که هم به صورت دستی و هم به صورت مکانیزه در کارگاه ها تولید می شود.

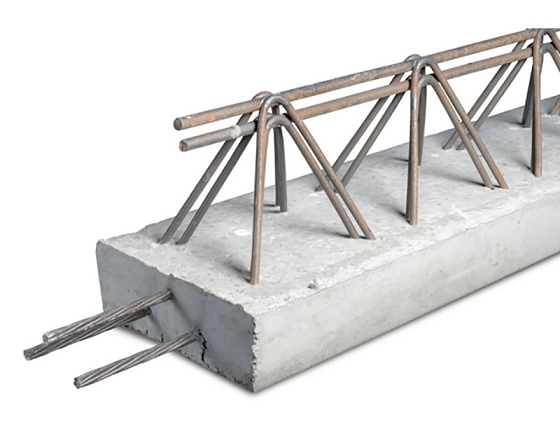

اجزای تشکیل دهنده میلگرد زیگزاگ:
میلگرد زیگزاگ به صورت پیش ساخته تولید شده و در قسمت های گوناگون ساختمانی به کار برده می شود.
میلگرد زیگزاگ از سه بخش تشکیل شده است از جمله:
میلگرد بالا:
این بخش از میلگرد زیگزاگ وظیفه تحمل بار تیرچه را به عهده دارد، که قسمت بالای میلگرد را شکل می دهد.
همچنین این قسمت از میلگرد بار مرده سقف را موقع قالب بندی و بتن ریزی نیز می تواند تحمل کند.
میلگرد عرضی یا زیگزاگ:
این نوع از میلگرد وظیفه پیوسته نگاه داشتن بتن را دارد که به صورت عرضی بین میلگردهای بالا و پایین قرار می گیرد.
این بخش مقاومت لازم را در برابر بار مرده سقف به میلگرد کششی می دهد، تا جلوی شکستن میلگرد را بگیرد.
میلگرد پایین:
این قسمت موظف است که بتواند طبق استاندارد نیروی کششی حاصل از لنگرهای خمشی را تحمل کند.
میلگرد پایین باید به اندازه کافی خاصیت کششی و مقاومت داشته باشد تا بتواند نیروی اولیه باربری را تحمل کند.
چون این نیرو ابتدا به میلگرد پایین رسیده و بعد به بقیه اجزای میلگرد منتقل می شود.
نیروی مرده سقف دومین نیرویی است که توسط میلگرد پایین تحمل می شود زیرا این بخش عضو کششی میلگرد زیگزاگ به شمار می رود.
نحوه ساخت زیگزاگ تیرچه:
میلگرد زیگزاگ به دو روش دستی و مکانیزه تولید می شود.
روش دستی:
برای تولید میلگرد زیگزاگ با سطح مقطع مثلثی به سه میلگرد آجدار و میلگردهای صاف نیاز است.
ابتدا میلگردهای آجدار را کنار هم قرار می دهند و طول مورد نظرشان را روی آن علامت می زنند.
سپس به وسیله ی دستگاه برش زن محل علامت را برش می دهند.
در مرحله بعدی میلگردهای ساده که قرار است به صورت زیگزاگ و عرضی بین سه میلگرد آجدار قرار بگیرند را به اندازه های دلخواه برش زده، سپس آن ها را به صورت عدد هفت یا V خم می کنند.
در نهایت لازم است همه میلگردها را در جای خود جوش بزنند.
برای اینکار ابتدا میلگردهای آجدار را تنظیم می کنند که دو میلگرد در پایین و یک میلگرد در بالا قرار بگیرد و بعد میلگردهای صاف را به صورت عرضی و زیگزاگ بین میلگردهای آجدار جوش می زنند.
طول و عرض میلگرد زیگزاگ بسته به نوع مصرف و کاربرد آن متغیر است.
لازم به ذکر است که به غیر از جوش از روش دیگری به نام قلاب کردن برای متصل کردن میلگردها استفاده می شود.
طول میلگردهای عرضی راکمی بلندتر می گیرند و انتهای آن را به جای جوش به میلگرد آجدار قلاب می کنند البته با این روش وزن میلگرد زیگزاگ کمی بیشتر می شود.
در روش دستی ساخت میلگرد، زمان زیادی برای تولید لازم است ضمن اینکه افراد و کارگران زیادی بایستی درمراحل تولید دخیل باشند.
روش مکانیزه:
در روش مکانیزه، خرپا بدون نیاز به دخالت دست و فقط توسط یک کارگر تولید می شود.
در این روش ابتدا میلگردهای طولی را روی هم کلاف کرده و توسط یک دستگاه مخصوص آن ها را صاف می کنند و تحت کشش قرار می دهند.
سپس میلگردهای عرضی را با دستگاه فشار به صورت V خم می کنند.
در گام بعدی مقاطع را به روش الکتریکی و توسط آرماتور و نقطه جوش بهم متصل می کنند.
این محصول در روش مکانیزه از ابتدا به طول بلند تولید می شود وبعد بسته به نیاز کار برش می خورد.
روش اتوماتیک نسبت به روش دستی، کیفیت بهتری به محصول می دهد ضمن اینکه مزایای این روش نیز بیشتر است.
مزایای روش مکانیزه:
عدم استفاده از الکترود برای جوش زدن میلگردها، ایجاد نشدن گل جوش و کم نشدن دیواره میلگرد در محل اتصال.
مقاومت بالای میلگرد زیگزاگ مکانیزه به دلیل استانداردهای بالا و کمترین میزان خطا.
کم بودن هزینه های ساخت خرپا به دلیل عدم نیاز به نیروی انسانی زیاد.
نتیجه گیری:
در این مقاله به صورت اختصاصی درباره میلگرد زیگزاگ و نحوه ساخت زیگزاگ تیرچه شرح دادیم.
دریافتیم میلگرد زیگزاگ از اتصال چندین میلگرد تولید می شود وهمچنین کاربرد زیادی درزمینه ی ساخت وساز دارد.
اتصالات این میلگردها به دو صورت جوشی و به صورت قلاب کردن میلگردها در یکدیگر انجام می گیرد.
میلگرد زیگزاگ به دو روش دستی و مکانیزه تولید می شود.
تفاوت روش دستی و روش مکانیزه:
در روش دستی ساخت میلگرد زیگزاگ، زمان زیادی برای تولید لازم است ضمن اینکه افراد و کارگران زیادی بایستی در مراحل تولید دخیل باشند.
همچنین درروش مکانیزه نسبت به روش دستی، کیفیت بهتری به محصول می دهد.
|
|
|
|
