اسکلت فلزی و مراحل اجرای فونداسیون آن

اسکلت فلزی از فولاد، تیر و ستون تشکیل می شود. امروزه از اسکلت فلزی برای پوشش پیکر ساختمان های زیادی استفاده می شود.

ستون های سازه اسکلت به دو صورت عمودی و افقی مورد استفاده قرار می گیرد. پراهمیت ترین مصالح در صنایع ساخت و ساز اسکلت فلزی فولاد می باشد.

در این مقاله درباره اسکلت فلزی و انواع آن همچنین مراجل اجرای فونداسیون اسکلت فلزی به صورت اختصاصی شرح دادیم.

همان گونه که شرح دادیم اسکلت فلزی از فولاد، تیر و ستون تشکیل می شود همچنین از آن برای پوشش پیکر ساختمان های زیادی استفاده می شود.

فولاد به دلیل مزایای پراهمیتی که دارد بنیادی ترین مصالح به کار رفته در اسکلت فلزی فولاد می باشد که از جمله ی مهم ترین این مزایا شامل:

• مقاومت بالای فولاد.
• ارتجاعیت.
• همگن بودن.
• جوش پذیری.
• خم پذیری.

استفاده از اسکلت فلزی در سازه ها و ساختمان ها سبب می شود که وزن کمتری داشته باشد همچنین در برابر هرگونه ضربه، فشار و عوامل بیرونی مقاومت و استحکام بیشتری دارد.

اسکلت فلزی ساختمان چیست؟
بنابراین سازه های دارای اسکلت فلزی تعادل بیشتری دارند.

انواع اسکلت فلزی ساختمان:
فونداسیون ساختمان براساس نوع مصالح و سیستم ساخت انواع متعددی بسته بندی می شود که هریک از آن ها بسته به نوعی از ساختمان ها و سازه ها مورد استفاده قرار می گیرد.

اسکلت فلزی براساس نوع سیستم ساخت شامل فونداسیون نقطه ای، نواری، گسترده، صفحه ای، مشترک، باسکول، کلاف شده، شمعی می باشد.

اسکلت فلزی براساس نوع مصالح شامل فونداسیون بتنی، سنگی، شفته ای، آجری تقسیم بندی می شود.

مراحل اجرای فونداسیون اسکلت فلزی:
اهمیتی زیادی دارد که هر مرحله از اجرای فونداسیون اسکلت فلزی باید با دقت و توجه زیادی انجام شود.

اگر این کار بدون توجه به معیارهای سلامت ساختمان اجرا شود، ساختمان با مشکلات فراوانی مواجه می شود که برای ساکنین ساختمان خطر آفرین می باشد.

باید مراحل اجرا طوری انجام شود که سنگینی ساختمان روی فونداسیون تقسیم شود.

قبل از اجرای فونداسیون ابتدا لازم است زمین و خاک آن منطقه بررسی شود تا از استحکام و مقاومت زمین برای اجرای فونداسیون اطمینان حاصل شود.

مراحل اجرای فونداسیون به شرح زیرمی باشد:
خاکبرداری:
خاکبرداری اولین مرحله ی اجرای فونداسیون اسکلت فلزی می باشد.در این مرحله ابتدا موانعی مثل سنگ یا پستی و بلندی نامطلوب موجود روی زمین برداشته شده و زمین ناهموار صاف و هموار می شود.

همچنین در مکان هایی که حفره و گودی وجود دارد خاکریزی انجام می شود که سبب می شود برای اجرای فونداسیون زمین صاف و هموار شود.

بعد خاکریزی بر روی زمین آب ریخته و زمین را به خوبی فشرده می کنند تا آماده گودبرداری شود.

پیاده کردن نقشه فونداسیون روی زمین:
این مرحله بعد از خاکبرداری انجام می شود. ابتدا شمال جغرافیایی را مشخص کرده و با نقشه فونداسیون منطبق می شود.

یک محور مبنای طولی یا عرضی را تعیین می کنند و بقیه نقشه را براساس همین محور مبنا پیاده سازی می نمایند.

گودبرداری محل فونداسیون:
مرحله ی گودبرداری اهمیت ویژه ای در مراحل اجرای اسکلت دارد.

برای گودبرداری ابتدا شرایط خاک نظیر چسبندگی ذرات خاک، مقاومت فشاری، میزان آب های زیر زمینی در محیط های آزمایشگاهی مورد بررسی قرار می گیرند.سپس ارتفاع خاک اندازه گیری می شود.

در گودبرداری ممکن است دیواره های گود در حین کار ریزش کند که برای جلوگیری از این اتفاق جداره های گودبرداری شمع بندی و مستحکم می شوند.

همچنین می توان عملیات گودبرداری مرحله به مرحله انجام شود. به عنوان مثال می توان ابتدا بخش ستون ها گودبرداری شده و بعد از قرار دادن ستون ها بقیه قسمت های گودبرداری انجام شود.

اجرای بتن مگر:
بتن مگر همانند مابقی بتن ها ترکیبی از شن، ماسه، آب و سیمان می باشد اما صرفا جهت زیرسازی از آن استفاده می شود چون استحکام مابقی بتن ها را ندارد.

برای جدا کردن پی اصلی از سطح زمین در حدود 10 تا 15 سانتی متر بتن مگر اجرا می شود.

آرماتوربندی:
از دیگر مراحل اجرای فونداسیون که حساسیت خاصی دارد، آرماتوربندی می باشد.

این مرحله باید طبق نقشه در محل فونداسیون قرار گیرد و فاصله ی آن ها از بتن مگر حدود 4 سانتی متر می باشد.

قالب بندی فونداسیون اسکلت فلزی:
این مرحله بعد از آرماتور گذاری انجام می شود. برای اجرای قالب بندی لازم است حتما تخته هایی مورد استفاده قرار بگیرند که سالم، تخت و بدون گره باشند.

تخته ها باید طوری نصب شوند که خروج آب اضافه از زیر یا اطراف آن ها امکان پذیر باشد.

تخته ها باید بتوانند استاندارد های خواسته شده را پاسخ دهند همچنین تخته ها باید بتوانند قالب بتن را همان گونه که هست حفظ کنند و در برابر صدمات و لرزش ها و در برابر سرما و گرما محافظت کنند و بعد از خشک شدن بدون آسیب رساندن به بتن از آن جدا شوند.

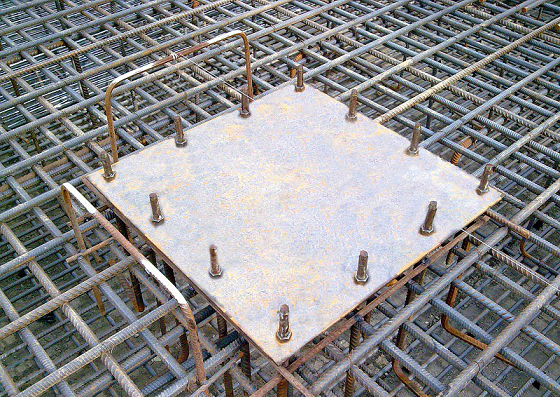

اجرای بیس پلیت یا صفحه زیر ستونی:
بیس پلیت (BasePlate) صفحه ای می باشد که زیر ستون قرار می گیرد و وظیفه ی آن تقسیم بار ستون بر فونداسیون است.

سوراخ هایی در اطراف صفحه بیس پلیت می باشد که برای اتصال به آرماتور استفاده می شود همچنین یک سوراخ در مرکز آن موجود است که برای خروج هوای اضافه به هنگام هواگیری می باشد.

زیر صفحات نباید هوایی باشد چون باعث ایجاد نشست در زمین می شود به همین دلیل باید بیس پلیت در جای خود قرار بگیرد و زیر آن با بتن شل پر شود و با محکم کردن پیچ ها به درستی هواگیری شوند.

اجرای بتن ریزی:
اجرای بتن باید همزمان و به صورت هماهنگ انجام شود.توسط بتن لازم است تمام قسمت های آرماتور و فونداسیون پوشش داده شود.

حتما توجه کنید که قبل از عملیات پاشش، بتن در تراک میکسر باید چندین بار میکس و مخلوط شود.برای جلوگیری از خراب شدن بتن و جدا شدن ذرات، باید بعد از میکس شدن نباید از فاصله زیاده پاشیده شود.

بتن توسط شوت ( نوعی ناودانی مخصوص) در محل موردنظر ریخته شود.

اجرای اسکلت فلزی:
اسکلت فلزی باید بعد از تکمیل فونداسیون انجام شود. جای قرارگیری ستون ها در فونداسیون مشخص شده است.

تیرهای آهن به محض کار گذاشتن ستون ها در جای خود تثبیت شده است که یه همین علت اسکلت فلزی شکل می گیرد.

استحکام اسکلت به اجرای صحیح فونداسیون بستگی دارد زیرا سنگینی اسکلت را تحمل کرده و با تقسیم فشار ناشی از اسکلت فلزی بر زمین مانع از نشست زمین و عواقب بعد آن می شود.
