از مصالح بسیار زیادی برای ساختمان سازی استفاده می شود که هریک مربوط به ساخت قسمتی از ساختمان می باشد.
به طوری که در صورت عدم وجود هریک از این مصالح، در روند ساخت تأثیر گذاشته و باعث ناقص شدن آن می شود.
در ساختمان سازی یکی از مصالح مهم و کاربردی، تیرچه ها هستند که در دو نوع تقسیم بندی می شود.

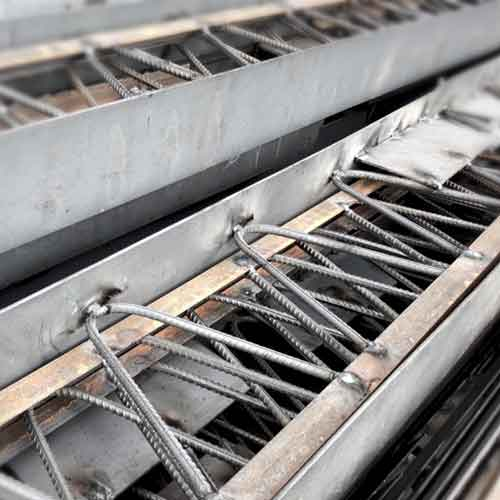

تیرچه فلزی با نام دیگری از جمله تیرچه کرومیت نیز شناخته شده است. این تیرچه نوعی تیرچه پیش ساخته می باشد.
در این تیرچه بال تحتانی از یک تسمه و بال فوقانی نیز از یک تسمه یا دو میلگرد ساخته شده است.
دو بال به کمک میلگردی خم می شود که در نقش جان باز عمل کرده و به هم دیگر متصل می شوند.
در فاصله تیرچه ها، از مقاطع زیر استفاده می شود:
هنگام انجام عملیات اجرایی، این تیرچه ها نیازی به شمع نداشته و می تواند بارهای اجرایی مستقیم را تحمل کند و به نوعی خود ایستا هستند.
بر همین اساس برای استفاده در سازه هایی که طبقات دارای ارتفاع زیادی هستند و عملیات شمع بندی مشکل باشد همچنین هزینه های زیادی در برداشته باشد، گزینه ی مناسبی هستند.
اجزای تشکیل دهنده تیرچه فلزی کرومیت:
اجزای تشکیل دهنده ی تیرچه فلزی کرومیت شامل موارد زیر است.
در ادامه به طور اختصاصی به نقد و بررسی هریک میپردازیم.
بال تحتانی:
اولین اجزای تشکیل دهنده تیرچه فلزی، بال تحتانی است که از ورق برش خورده ساخته می شود.
بال تحتانی به عنوان عضو کششی خرپا عمل می کند و بارهای اعمال شده را در سه مرحله در زیر ذکر می شود، تحمل می کند.
مرحله اول:
در این مرحله بایستی بال تحتانی، نیروی کششی حاصل از لنگر خمشی که ناشی از وزن تیرچه در زمان حمل و نقل است را داشته باشد.
مرحله دوم:
در این مرحله بایستی بال تحتانی، توانایی تحمل نیروی کششی که از وزن مرده سقف حاصل می شود در فواصل محور تا محور تیرچه های فلزی، داشته باشد.
مرحله سوم:
در این مرحله بایتس بال تحتانی بتواند به عنوان عضو کششی تحت لنگر ناشی از بارهای وارده عمل کند.
اعضای قطری:
دومین قسمت از اعضای قطری، اجزای سازنده تیرچه کرومیت بوده که از میلگرد برای آن استفاده می شود.
این قسمت به عنوان خرپا عمل کرده و با استفاده از اعضای کششی و فشاری، برای تحمل بارهایی که بر تیرچه فلزی وارد می شود را در سه مرحله زیر بارگذاری را تامین می کنند.
مرحله اول:
اعضای قطری تیرچه فلزی با اعضای کششی بالا و اعضای زیرین، در هنگام حمل و نقل و جابه جایی ایستایی موردنیاز را تامین می کند.
مرحله دوم:
تیرچه کرومیت فلزی، ایستایی موردنیاز را بین تکیه گاه های موقت بار مرده سقف را تحمل می کند.
مرحله سوم:
در این مرحله با بارگذاری تیرچه فلزی، بخشی از نیروی برشی وارد شده توسط عضو قطری بخشی متحمل می شود.
بال فوقانی:
در تیرچه فلزی کرومیت، بال فوقانی از نبشی، تسمه یا ناودانی تشکیل شده است که درون بتن پوششی ساکن می شود.
در اولین و دومین مرحله بارگذاری تیرچه فلزی، بال فوقانی وزن تیرچه را در زمان جابه جایی و وزن مرده سقف را در زمان بتن ریزی و قبل از ایجاد مقاومت بتن پوششی تحمل می کند.
در مرحله ی سوم از بارگذاری تیرچه، بار ایجاد شده از بارهای مرده و زنده هنگام استفاده از سازه متحمل می شود.
کاربرد تیرچه کرومیت:
هنگام ساختمان سازی در سقف های سبک که دهانه ی بلندی دارند از تیرچه فلزی استفاده می شود.
از تیرچه فلزی کرومیت برای ساخت اسکلت های فلزی استفاده می شود. همچنین در سقف هایی که از تیرچه فلزی استفاده می شود، جزو سقف های حفره دار و شبکه ای به شمار میروند.
استفاده از تیرچه فلزی مزایای در پی دارد که این مزایا شامل موارد زیر است.
از تیرچه فلزی برای مکان هایی که عایق حرارت و صدا بودن اهمیت بسیاری دارد نیز استفاده می شود.
تیرچه های فلزی به علت وزن سبکی که دارند، امکان تیرریزی تمام طبقات یک ساختمان در صورتی که به جای بلوک سفالی یا سیمانی از بلوک یونولیت سقفی استفاده شود، سرعت اجرای کار افزایش پیدا می کند.
|
|
|
|
