خصوصیات الیاف داینیما

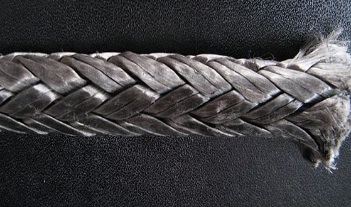

چگالی پلیمر پلی اتیلین با وزن مولکولی بسیار بالا کمتر از 1 بوده و استحکام و مدول آن نسبت به سطح الیاف بسیار زیاد می باشد. از آنجاییکه انرژی مورد نیاز برای پاره کردن این نخها بسیار زیاد می باشد در نتیجه مقاومت ضربه ای آنها نیز در حد بسیار بالایی قرار دارد. علاوه بر این مقاومت سایشی و خستگی خمشی آنها نیز نسبت به کلیه پلیمرهای گرمانرم بیشتر بوده و به همین دلیل در کاربردهای ویژه که نیازمند انعطاف پذیری است استفاده از آنها دارای مزایای زیادی می باشد.

از آنجا که پلی اتیلن اصولاً دارای گروههای جانبی فعال نمی باشد به همین دلیل مقاومت شیمیایی و مقاومت در برابر شرایط محیطی آن نیز در حد عالی قرار دارد. همچنین با توجه به اینکه جذب رطوبت آن نیز در حد صفر می باشد به همین دلیل مقاومت تخریب پذیری در شرایط کاربردی محیطی نیز در آن بسیار بالا خواهد بود.

البته در کنار این مجموعه از خواص بسیار عالی، استفاده از این نخهای فیلامنتی به دلیل دمای ذوب پایین، چسبندگی ضعیف و خزش راحت در پاره ای از کاربردها مناسب نیستند. با توجه به اینکه از این نخها نمی توان به طور مداوم در دمای بیشتر از 80-100 درجه سانتیگراد استفاده نمود به همین دلیل استفاده از آنها تنها در کاربردهایی که در شرایط محیطی استاندارد می باشد امکانپذیر است. همچنین این نخها در دمای کمتر از 150 درجه سانتیگراد بسیار شکننده می شوند.

با توجه به آرایش مولکولی بسیار بالا در نخهای تولید شده از پلی اتیلن با وزن مولکولی بسیار بالا، ضریب هدایت حرارتی این نخها در جهت محور الیاف بسیار بالا بوده و همچنین ضریب انبساط طولی آنها منفی می باشد. به عبارت دیگر با افزایش دما این الیاف در جهت طولی دچار انقباض می شوند.

میزان استحکام در نقطه تسلیم نخهای تهیه شده از پلی اتیلن با وزن مولکولی بسیار بالا در حد 2٫4 گیگا پاسکال می باشد که این میزان در مورد سیمهای فولادی با استحکام بالا نیز در همین حد قرار دارد، اما با توجه به اینکه وزن مخصوص فولاد درحدود 7٫8 گرم در سانتیمتر مکعب می باشد به همین دلیل میزان استحکام نسبت به وزن مخصوص نخهای تهیه شده از این پلیمر بیش از 10 برابر نخهای فولادی هم وزن خواهد بود.
